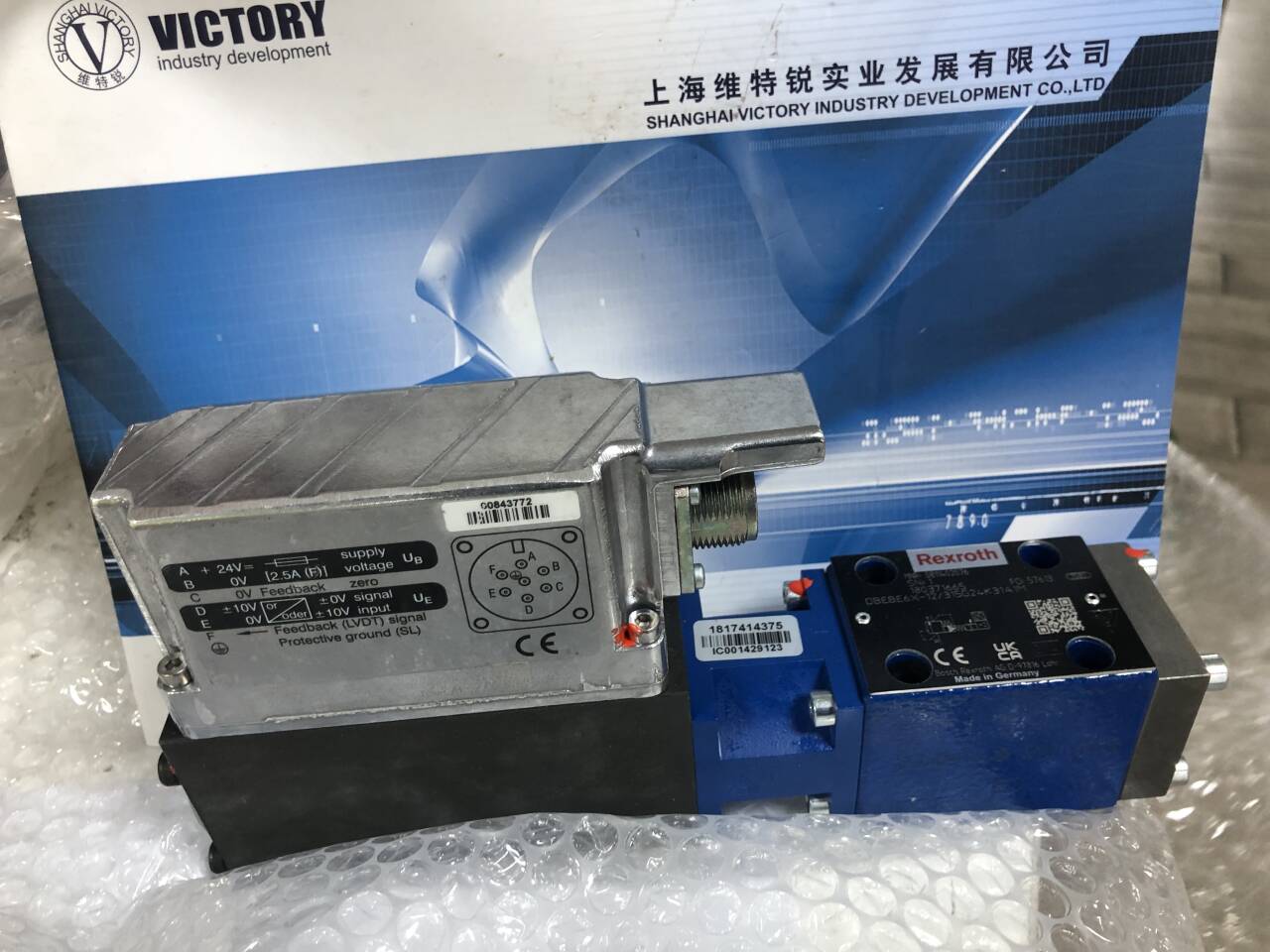

REXROTH DBEBE6X-1X/315G24K31A1M比例液壓閥的產品結構主要包括先導控制級、主級、比例電磁鐵、集成電子元件、位置反饋裝置及機械保護結構，具體說明如下：
先導控制級與主級結構
該閥采用先導式設計，由先導控制級和主級組成。先導級通過錐孔/座孔構造確定壓力級，主級為滑閥結構。系統壓力作用于主閥芯右側，通過先導管路傳遞至彈簧腔閥架。當壓力達到預設值時，閥架被提起，先導油通過油口泄油，限制主閥芯彈簧負載側壓力，實現壓力調節。
比例電磁鐵驅動系統
比例電磁鐵作為核心驅動元件，將輸入電信號（電流）按比例轉換為機械力。電流增加時，線圈磁力增強，推動銜鐵運動，進而通過銷釘帶動推桿控制滑閥閥芯位移。該電磁鐵具備水平吸力特性，吸力僅取決于輸入電流大小，與鐵芯位移無關，確保控制精度。
集成電子控制單元（OBE）
內置電子元件支持24V直流電源，通過7極（6+PE）連接器實現電氣連接。該單元兼容模擬信號（0-10V）或電流信號（4-20mA）輸入，支持開環或閉環控制模式。閉環控制時，需接入壓力傳感器形成反饋回路，實現壓力精確調節。電子單元符合EMC指令（EN 61000-6-2:2002-08和EN 61000-6-3:2002-08），抗干擾能力強。
位置反饋與閉環控制機制
閥體集成位置反饋裝置，實時監測閥芯位移并與指令值比較。通過電子控制單元?jiǎng)討B(tài)調整比例電磁鐵輸出，形成閉環控制系統。該設計使滯后量≤1%，執行時間短（100%信號變化僅需70ms），確保動態響應迅速。
機械保護與過壓限制結構
主彈簧提供機械式過壓保護，即使電子控制單元損壞，當系統壓力超過安全閾值（如315bar工況下最大過壓保護≤325bar）時，彈簧力驅動閥芯關閉，防止設備損壞。此外，閥體采用鑄鐵材質，公稱壓力315bar，回油口壓力250bar，適應高壓工況。
